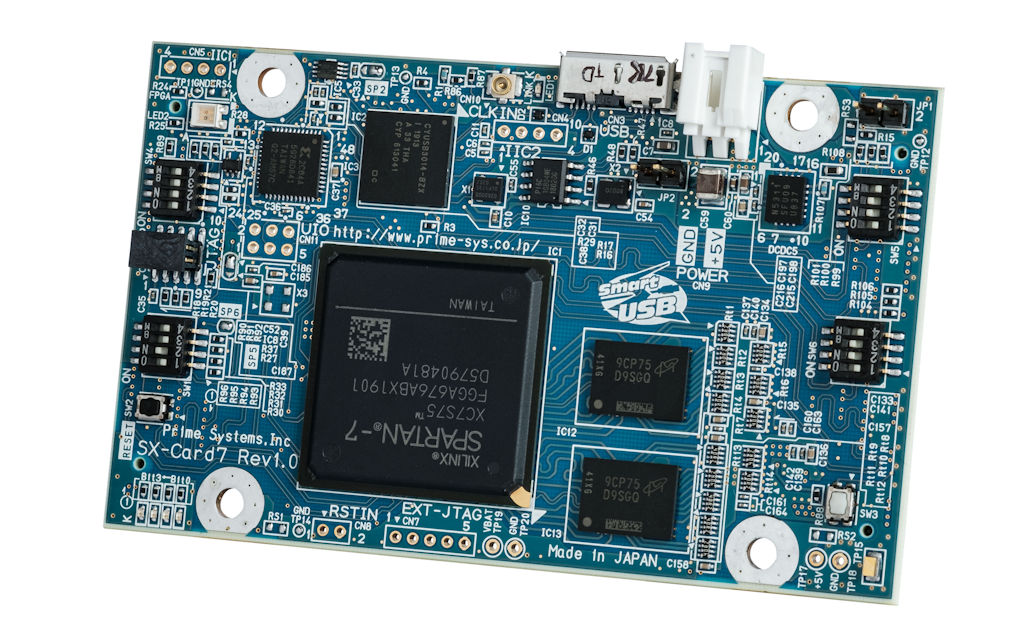

SX-Card7に搭載する16KB不揮発性メモリFRAM（FM25L16B)のアクセスを実現する無償のサンプルプロジェクトです。ホストPCからFRAMにデータをWR/RDができます（FRAMの汎用ライタとしても利用できます）。

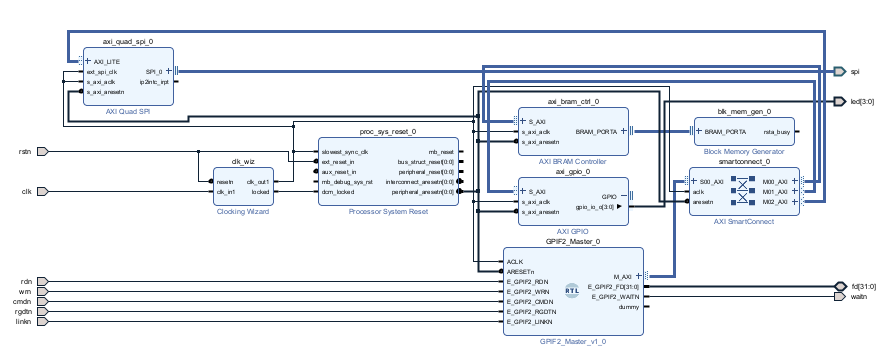

vivadoのBlock Designツールを利用し、USB制御IP(GPIF2_Master)とQuad SPI 、GPIO ライブラリを使用したサンプルプロジェクトは、こちらからダウンロードできます。
Python制御アプリはこちらからダウンロードできます。
※suslv_loader.pyのDLLパスを使用するPC環境に修正してください。
RefApp_python.pyでコンフィグ処理、SPI_Ctrl.pyでFRAM制御を行います。

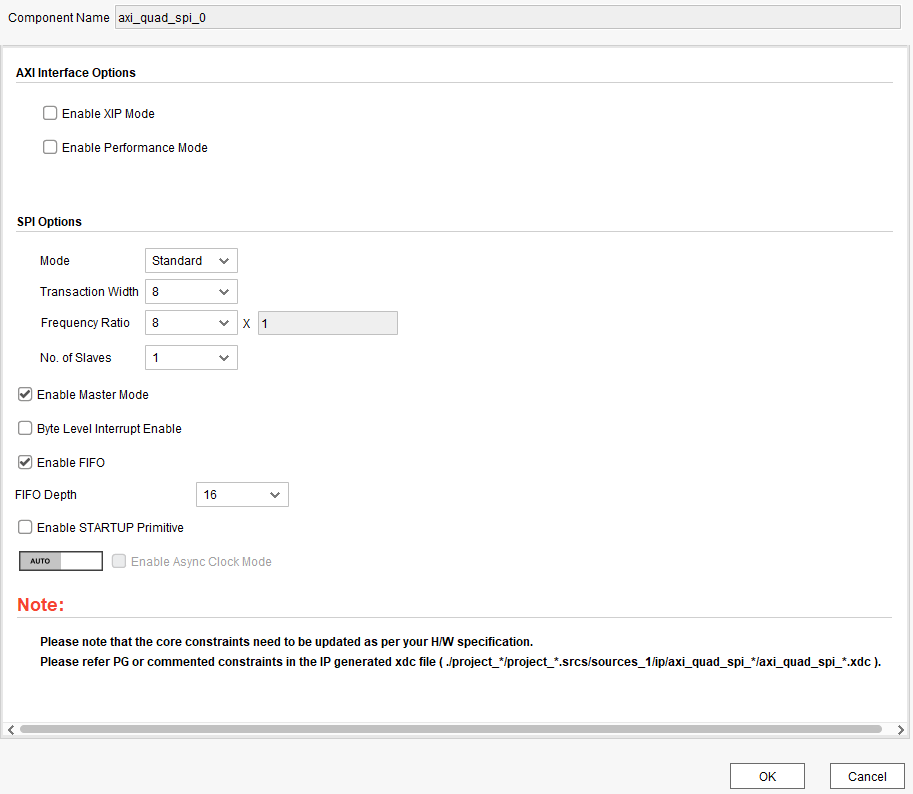

QAXI Quad SPIの設定は以下のとおりです。
応用
- FRAMから読み出したデータを追加したGPIOモジュールに渡してIO制御
- FRAMにシリアルナンバーやプロジェクトバージョン情報、回路動作パラメータの格納
- MicroBlaze-Vを追加して、ハードタイミングでIO制御
- AXI Data Mover IPを追加してAXIバス外のデータをFRAMに格納
- FRAMを使ったルックアップテーブル
- FRAMの代わりに、外部SPIスレーブデバイスの制御
