1MSps～500MSpsに対応した各種デジタイザを用意。
対応FPGAボード用にサンプルプロジェクトを添付しているので、アナログ信号の収集がすぐできます。
また、FPGA回路のカスタマイズも容易です。
デザインサービスにより、4ch 1GSps、1ch 800MSps、20ch 125MSps、16ch 85MSpsなど各種デジタイザ設計や100dBプリアンプ回路などの実績がございます。
オプション製品ラインアップ
=＝= 高速AD変換ボード ===
<アナログ仕様>1ch 500MSps , 1Vpp, 50Ωインピーダンス、SMAコネクタ
固定ゲインパス(0dB)、可変ゲインパス(max.26dB)切替
シングルエンド/差動 切替
<デジタルIF仕様>
FPGA-IF：パラレルDDR LVDS（250MHz)
FPGA-IO：35本を34ピンコネクタ2個に収容
ボードサイズ：110 x 102 (mm)
(SMAコネクタ突起部を除く）
型番 HSAD500 価格（税別）：￥125,000 ボード仕様書

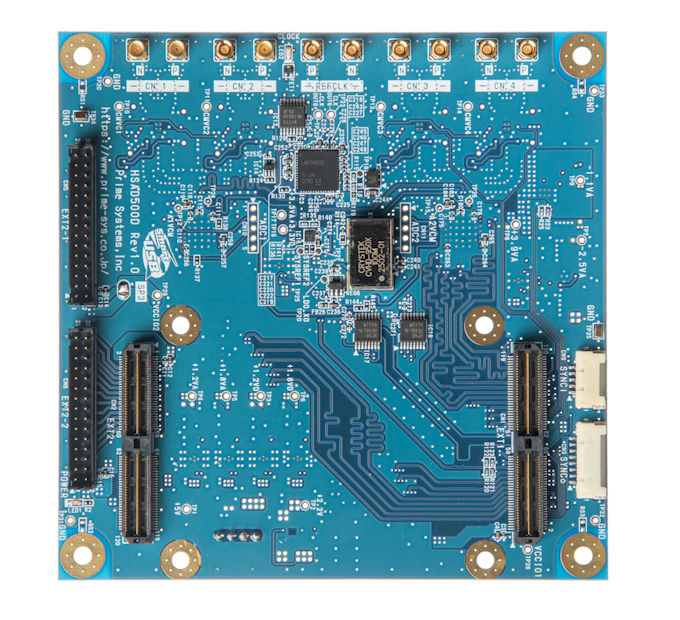

=== 4ch 高速AD変換ボード ===
<アナログ仕様>
4ch 250MSps, 2Vpp, 50Ωインピーダンス、MCXコネクタ
固定ゲインパス(0dB)、可変ゲインパス(max.28dB)切替
シングルエンド/差動 切替
<デジタルIF仕様>
FPGA-IF：JESD204B（2.5Gbps/lane)
FPGA-IO：100本を30ピンコネクタ4個に収容
ボードサイズ：150 x 112 (mm)
(MCXコネクタ突起部を除く）
型番 HSAD250D 価格（税別）：￥250,000 ボード仕様書
=== 16ch 高速AD変換ボード ===
<アナログ仕様>
16ch 100MSps, 2Vpp, 50Ωインピーダンス、MMCXコネクタ
固定ゲインパス(0dB)、FIR、デジタルゲイン(max.12dB)内蔵
シングルエンド/差動 切替
<デジタルIF仕様>
FPGA-IF：SERDES DDR LVDS 32ch（600Mbps/ch)
FPGA-IO：48本を34ピンコネクタ2個に収容
ボードサイズ：120 x 180 (mm)
型番 HSAD100D 価格（税別）：\220,000 ボード仕様書

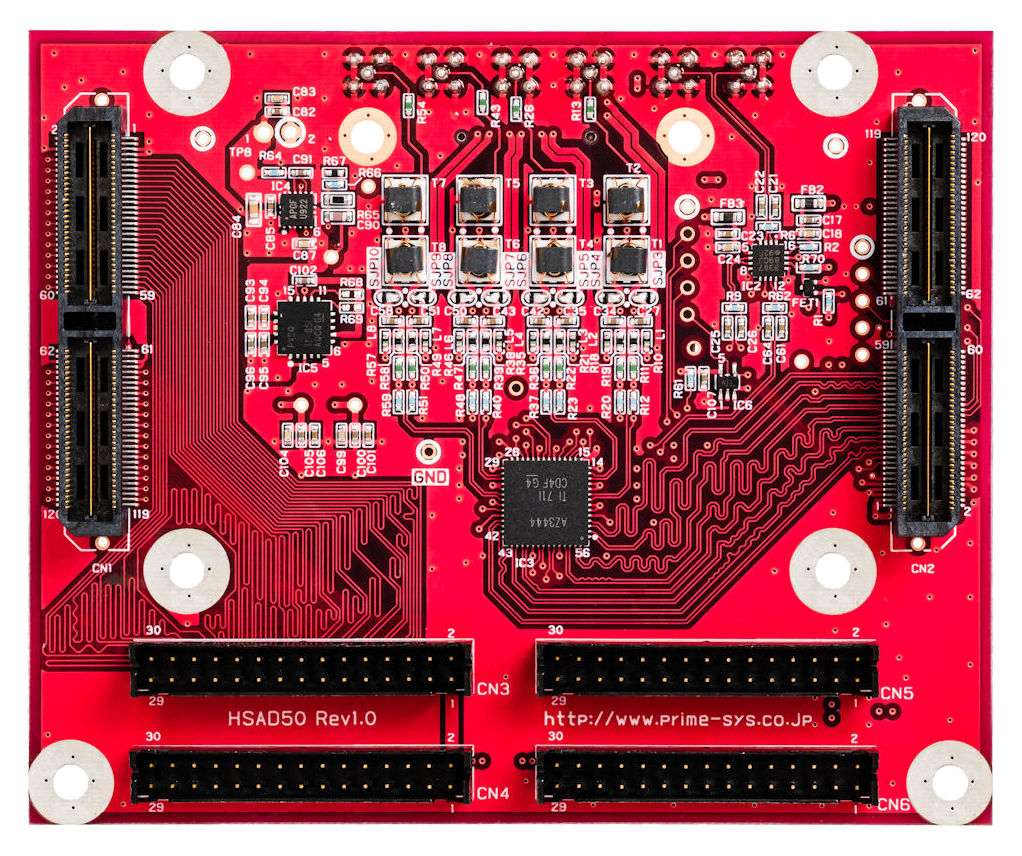

=== 4ch 高速AD変換ボード ===
<アナログ仕様>
4ch , 2Vpp, 50Ωインピーダンス、MMCXコネクタ
固定ゲイン(A=1)、拡張AFE回路用コネクタ
シングルエンド
<デジタルIF仕様>
FPGA-IF：SERDES DDR LVDS（700Mbps)
FPGA-IO：100本を30ピンコネクタ(2mmピッチ）4個に収容
ボードサイズ：91 x 75 (mm)
<アナログ仕様>

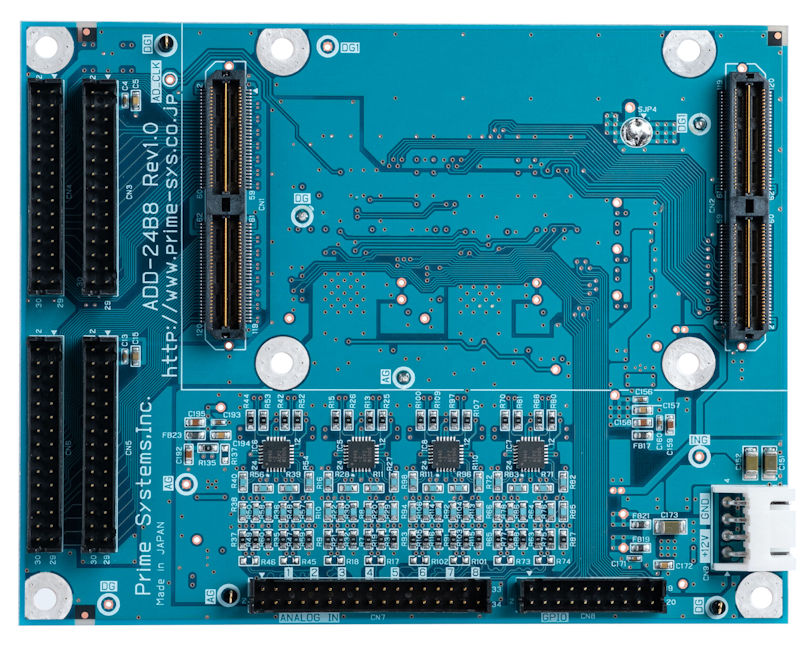

1.4MSps 24bit 8ch同時サンプリング
8Vpp(1KΩインピーダンス)、AC/DC結合、ゲイン調整対応
シングルエンド/差動入力対応 2mmピッチ34pinコネクタ
<デジタルIF仕様>
FPGA-IF：SPI制御およびクロック同期のシリアルデータ
FPGA-IO：100本を2mmピッチ30ピンコネクタに収容
ボードサイズ：115 x 90 (mm)
型番 ADD-24B8 価格（税別）：\98,000 ボード仕様

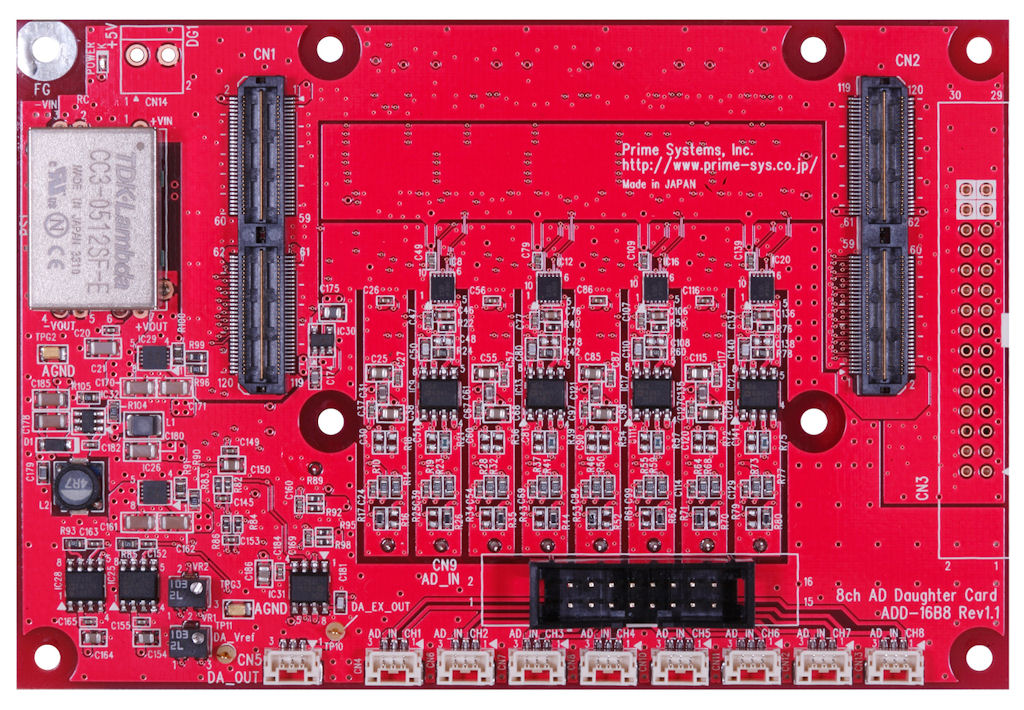

<アナログ仕様>
1MSps 16bit 8ch同時サンプリング、5Vppシングルエンド
可変インピーダンス、可変ゲイン(抵抗変更)、AC/DC結合
16bit DAC（セトリング時間1us) 1ch
<デジタルIF仕様>
FPGA-IF：SPI
FPGA-IO：26本を30ピンコネクタに収容
ボードサイズ：126 x 85 (mm)
型番 ADD-16B8 価格（税別）：\125,000 ボード仕様
